热敏变色粉 广州崇誉供应 感温粉
“热敏变色粉 广州崇誉供应 感温粉”参数说明
| 是否有现货： | 是 | 认证： | Em-71及RoHS |
| 功能： | 变色颜料 | 颜色： | 15个基本色 |
| 形态： | 粉末 | 类型： | 合成 |
| 应用： | 油墨业 | 型号： | TM-pdf |
| 规格： | 袋装 | 商标： | Ncc |
| 包装： | 袋装 |
“热敏变色粉 广州崇誉供应 感温粉”详细介绍
业务
联系方式：刘先生
手机\微信：18102547807 ??
电话：020-32354951-
3
传真：020-32354950??QQ：59752566
感温变色粉
产品简介：
一．可逆感温变色材料的变色原理和结构： 感温变色颜料是一种随温度上升或下降而反复改变颜色的微胶囊。 可逆感温变色颜料是由电子转移型有机化合物体系制备的。电子转移型有机化合物是一类具有特殊化学结构的有机发色体系。在特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。这种变色物质不仅颜色鲜艳，而且可以实现从“有色=== 无色”和“无色 === 有色”状态的颜色变化 , 这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。 微胶囊化的可逆感温变色物质称为可逆感温变色颜料(俗称：温变颜料 , 感温粉或温变粉 ) 。这种颜料的颗粒呈圆球状，平均直径为 1~10 微米（一微米等于千分之一毫米）。其内部是变色物质，外部是一层厚约 0.2~0.5 微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。因此，在使用中避免破坏这层外壳是十分重要的。
二. ??感温变色材料的基本色： 目前本公司生产的可逆感温变色颜料在显色状态有15个基本色： 1、感温变色颜料之间的互配和拼色: ?? 因为可逆感温变色颜料在隐色状态时是无色的，这使得不同颜色/不同变色温度 / 不同系列的变色颜料之间可以互配和拼色，从而获得更加丰富多彩的变色效果。 2-1、感温变色颜料基本色之间的互配： 将基本色之间按一定比例互配，可以获得许多过渡色无色的变色效果。
三、热敏变色颜料的类型：

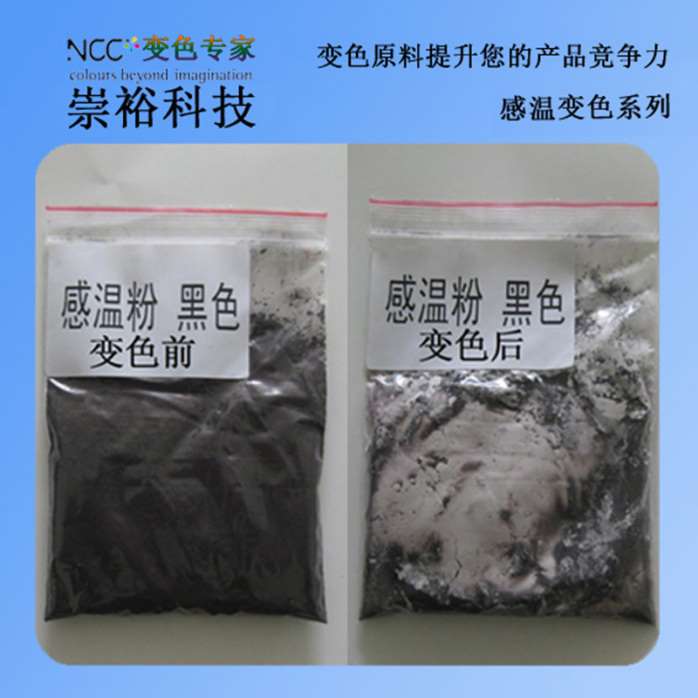

1、热消色型： 在低温时为有色状态，当温度升至设定值时颜料从有色变为无色。它的变色温度可根据用户需要在-15～ 70 ℃范围内设定 : 变色颜料的品种最多，色谱齐全，是最常用的变色颜料系列。
四、感温变色材料的变色温度 1、感温变色温度 实际上，感温变色颜料的变色温度不是一个温度点，而是一个温度区间，也就是从变色开始至变色结束所包含的温度范围（T0～ T1 ）。这个温度区间的宽度一般为 4~6 ℃，有些变色精度较高的品种 ( 窄区间品种，以“ N ”表示 ) 其变色温度区间较窄，只有 2~3 ℃。 通常，我们将等速升温过程中，变色基本完成时所对应的温度T1定义为该感温变色颜料的变色温度。
五、感温变色颜料在塑料制品中的应用： 1、感温变色颜料适合用于注塑和挤塑： 本司开发的专门用于塑胶的变色颜料品种。其特点是：囊壁厚，强度高，耐热性好，更加易于分散均匀，消色时残留色少。 2、适用范围： 本品可用于聚乙烯（PE）、聚丙烯（ PP ）、聚苯乙烯（ PS ）、软聚氯乙烯（ S-PVC ）、 AS 和 ABS 等透明或半透明塑料的注塑、挤塑成型。也可混入不饱和聚脂、环氧树脂、有机玻璃或尼龙单体内浇铸、模压、固化成型。 3、用量： 用于注塑、挤塑加工或浇铸、模压、固化成型时,变色颜料的用量为塑料量的 0.4~3.0% , 通常为 0.6 ~2.0% 。变色颜料与塑料粒子要充分混和均匀（混合时可使用少量白油）。如果是普通颜料与变色颜料拼色，则普通颜料（或染料）的用量大约为变色颜料的 0.5-2.5% 。 4、色母料： 在大批量生产时可先将变色颜料加入聚乙烯蜡或聚苯乙烯蜡中制成颜料含量为10%的色母料，然后再与塑料粒子混合使用。这样可使变色颜料分散的更均匀。色母料的制备方法可参考本司提供的技术资料。 5、温度： 加工温度应控制在230℃以下 , 最高不要超过 280 ℃ , 并尽量减少物料的受热时间。（高温，长时间加热将损害颜料的变色性能）。 6、注意事项： A :注塑和挤出中使用变色颜料时塑料中不应再同时使用其它填充料或普通颜料( 例如：钛白粉，碳酸钙，硫酸钡，碳黑等 ) ，否则将会屏蔽变色效果。 B:浇铸、模压、固化成型中使用变色颜料时应先将变色颜料加入不饱和聚脂、有机玻璃或尼龙单体内内搅拌分散均匀，然后再加入引发剂或固化剂开始聚合或交联反应。因为在予聚后体系粘度急剧升高，此时加入变色颜料会使大量颜料颗粒包裹在一起，难于分散均匀。另外，此时的搅拌操作也会使体系中残留大量气泡。 C.:慎重选择交联剂或固化剂：在环氧树脂和不饱和聚酯树脂的交联固化过程中，其内部有时会产生强大的收缩应力，导致变色颜料微胶囊外壳破裂，其它化学物质进入颜料内部使其失去变色性能。这种情况在环氧树脂固化厚度大于0.2 毫米并且使用多胺类固化剂时经常会发生。 D:不能使用密炼机、捏和机、高速分散机，双螺杆挤出机等高剪切设备进行塑料粒子与变色颜料的预混合。这些设备会严重破坏变色颜料表面的保护层，使其失去变色性能。另外，在制备色母料时应避免变色颜料经受反复的挤出造粒操作。 E:在PVC 树脂的配方中应避免使用含磷的稳定剂和增塑剂，否则会使变色注塑制品在消色状态时产生严重的残留色。
感温变色粉
产品简介：
一．可逆感温变色材料的变色原理和结构： 感温变色颜料是一种随温度上升或下降而反复改变颜色的微胶囊。 可逆感温变色颜料是由电子转移型有机化合物体系制备的。电子转移型有机化合物是一类具有特殊化学结构的有机发色体系。在特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。这种变色物质不仅颜色鲜艳，而且可以实现从“有色=== 无色”和“无色 === 有色”状态的颜色变化 , 这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。 微胶囊化的可逆感温变色物质称为可逆感温变色颜料(俗称：温变颜料 , 感温粉或温变粉 ) 。这种颜料的颗粒呈圆球状，平均直径为 1~10 微米（一微米等于千分之一毫米）。其内部是变色物质，外部是一层厚约 0.2~0.5 微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。因此，在使用中避免破坏这层外壳是十分重要的。
二. ??感温变色材料的基本色： 目前本公司生产的可逆感温变色颜料在显色状态有15个基本色： 1、感温变色颜料之间的互配和拼色: ?? 因为可逆感温变色颜料在隐色状态时是无色的，这使得不同颜色/不同变色温度 / 不同系列的变色颜料之间可以互配和拼色，从而获得更加丰富多彩的变色效果。 2-1、感温变色颜料基本色之间的互配： 将基本色之间按一定比例互配，可以获得许多过渡色无色的变色效果。
三、热敏变色颜料的类型：
1、热消色型： 在低温时为有色状态，当温度升至设定值时颜料从有色变为无色。它的变色温度可根据用户需要在-15～ 70 ℃范围内设定 : 变色颜料的品种最多，色谱齐全，是最常用的变色颜料系列。
四、感温变色材料的变色温度 1、感温变色温度 实际上，感温变色颜料的变色温度不是一个温度点，而是一个温度区间，也就是从变色开始至变色结束所包含的温度范围（T0～ T1 ）。这个温度区间的宽度一般为 4~6 ℃，有些变色精度较高的品种 ( 窄区间品种，以“ N ”表示 ) 其变色温度区间较窄，只有 2~3 ℃。 通常，我们将等速升温过程中，变色基本完成时所对应的温度T1定义为该感温变色颜料的变色温度。
五、感温变色颜料在塑料制品中的应用： 1、感温变色颜料适合用于注塑和挤塑： 本司开发的专门用于塑胶的变色颜料品种。其特点是：囊壁厚，强度高，耐热性好，更加易于分散均匀，消色时残留色少。 2、适用范围： 本品可用于聚乙烯（PE）、聚丙烯（ PP ）、聚苯乙烯（ PS ）、软聚氯乙烯（ S-PVC ）、 AS 和 ABS 等透明或半透明塑料的注塑、挤塑成型。也可混入不饱和聚脂、环氧树脂、有机玻璃或尼龙单体内浇铸、模压、固化成型。 3、用量： 用于注塑、挤塑加工或浇铸、模压、固化成型时,变色颜料的用量为塑料量的 0.4~3.0% , 通常为 0.6 ~2.0% 。变色颜料与塑料粒子要充分混和均匀（混合时可使用少量白油）。如果是普通颜料与变色颜料拼色，则普通颜料（或染料）的用量大约为变色颜料的 0.5-2.5% 。 4、色母料： 在大批量生产时可先将变色颜料加入聚乙烯蜡或聚苯乙烯蜡中制成颜料含量为10%的色母料，然后再与塑料粒子混合使用。这样可使变色颜料分散的更均匀。色母料的制备方法可参考本司提供的技术资料。 5、温度： 加工温度应控制在230℃以下 , 最高不要超过 280 ℃ , 并尽量减少物料的受热时间。（高温，长时间加热将损害颜料的变色性能）。 6、注意事项： A :注塑和挤出中使用变色颜料时塑料中不应再同时使用其它填充料或普通颜料( 例如：钛白粉，碳酸钙，硫酸钡，碳黑等 ) ，否则将会屏蔽变色效果。 B:浇铸、模压、固化成型中使用变色颜料时应先将变色颜料加入不饱和聚脂、有机玻璃或尼龙单体内内搅拌分散均匀，然后再加入引发剂或固化剂开始聚合或交联反应。因为在予聚后体系粘度急剧升高，此时加入变色颜料会使大量颜料颗粒包裹在一起，难于分散均匀。另外，此时的搅拌操作也会使体系中残留大量气泡。 C.:慎重选择交联剂或固化剂：在环氧树脂和不饱和聚酯树脂的交联固化过程中，其内部有时会产生强大的收缩应力，导致变色颜料微胶囊外壳破裂，其它化学物质进入颜料内部使其失去变色性能。这种情况在环氧树脂固化厚度大于0.2 毫米并且使用多胺类固化剂时经常会发生。 D:不能使用密炼机、捏和机、高速分散机，双螺杆挤出机等高剪切设备进行塑料粒子与变色颜料的预混合。这些设备会严重破坏变色颜料表面的保护层，使其失去变色性能。另外，在制备色母料时应避免变色颜料经受反复的挤出造粒操作。 E:在PVC 树脂的配方中应避免使用含磷的稳定剂和增塑剂，否则会使变色注塑制品在消色状态时产生严重的残留色。
编辑：保定崇誉工业材料科技有限公司 时间：2018/05/11
